Серия CCX3 - 2 (CCX) Плотные шины

Интенсивная система шинных слотов серии CCX3 - 2 (CCX) представляет собой гибкое и надежное распределительное устройство с полным разветвлением и подробным трехмерным дизайном CAD на месте, которое позволяет вам получить оптимизированные решения для передачи электроэнергии, отвечающие вашим особым требованиям к проектированию на месте проекта.

классификац: шинный жёлоб

Сделать запрос

Описание продукции

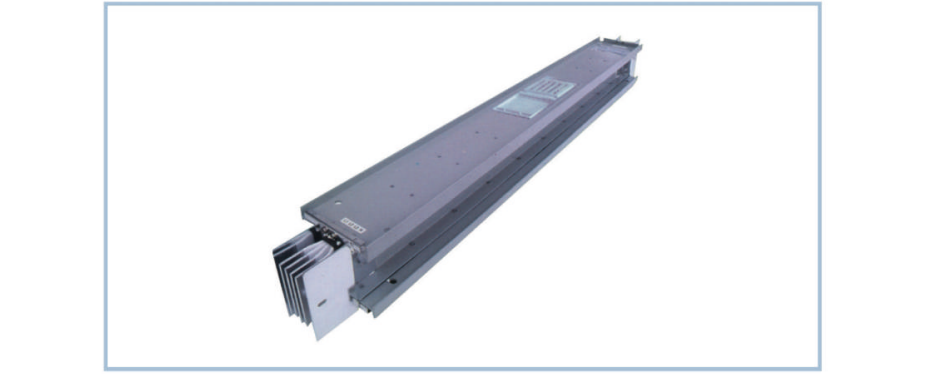

Обзор продукции

Интенсивные шины серии CCX3 - 2 (CCX) представляют собой гибкое и надежное распределительное устройство. Его полный разветвленный блок и детальный трехмерный трендовый дизайн CAD позволяет вам получить оптимизированные решения для передачи электроэнергии на инженерной площадке, чтобы соответствовать вашим особым требованиям к дизайну.

- Рациональная конструкция, быстрая установка;

- Уникальная конструкция позволяет шинной системе обладать сверхвысокой устойчивостью к короткому замыканию и устранять магистральные гармоники.

- Эта шина имеет меньший общий объем и различные гибкие функциональные блоки.

- Будь то вертикальная горизонтальная установка, горизонтальная установка или вертикальная установка шахты, имеет стабильную плоскость установки, пропускная способность которой не зависит от чего - либо.

Форма установки.

Структурные особенности

Матронные канавки серии CCX3 - 2 (CCX) спроектированы с использованием разумной « сэндвичной » фазовой линии, плотно прилегающей к конструкции, так что внешний вид шинных канавок более компактный

1.CCX3- 2( CCX) Busway Frequency is 50-60Hz, Rated Current 250A-3150A, Rated Insulation Voltage Below 1000V Three-Phase Four-Phase Five-Wire Power Supply and Distribution Equipment.

2, bus duct can withstand 50Hz ,3750V test voltage for 1mln without breakdown or flashover.

3. When the bus passes the rated working current for a long time, the temperature rise of any conductor shall not exceed 60K.

4, bus duct current and performance table:

250A- 1000A

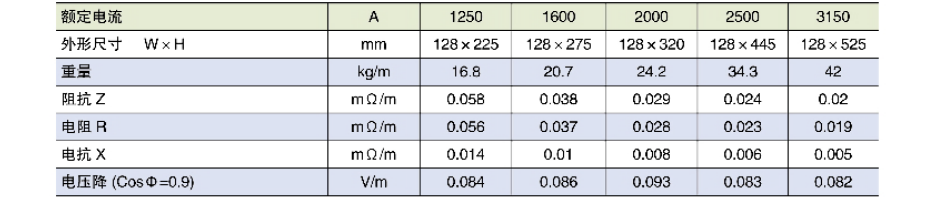

1250A-31 50A

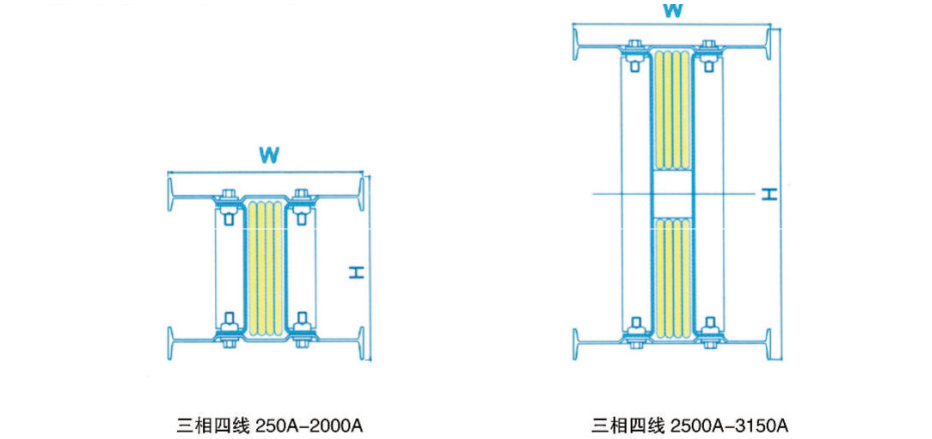

Размер модуля

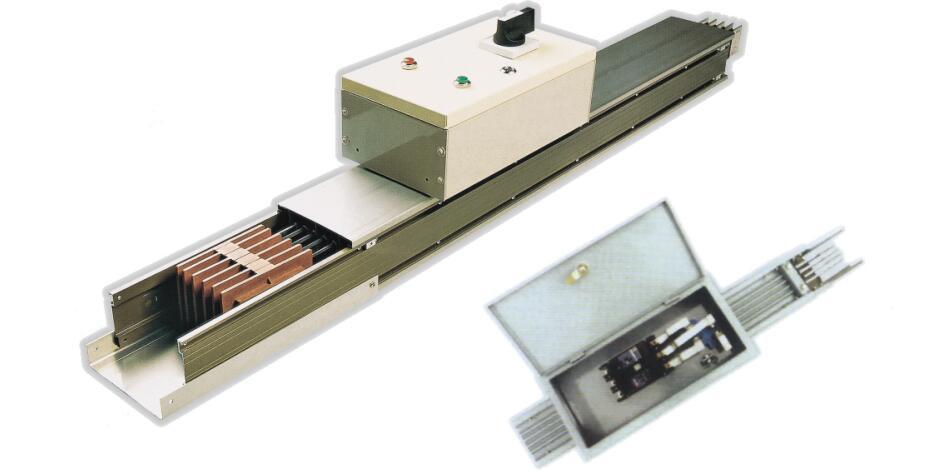

штепсельная коробка с ответвлением шины

распределительная коробка

Экономичные операции открытия дверей

Внешние операции

Электродистанционное управление

Технические характеристики тока: 100A, 250A, 400A, 630A

Переключатели могут быть основаны на пользователе

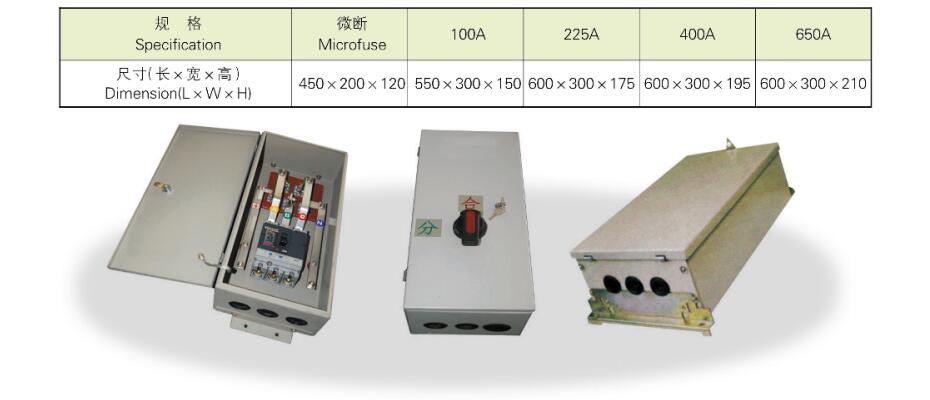

plug box size
